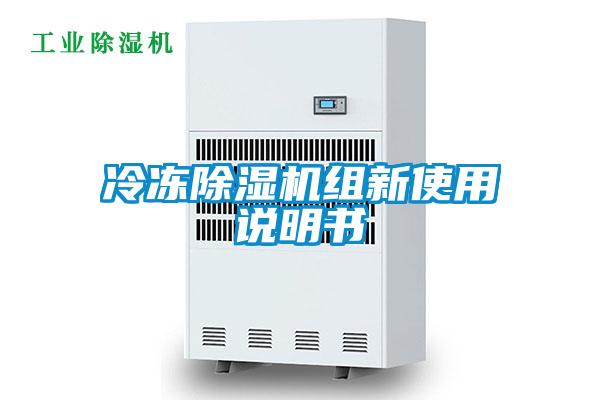

冷凍除濕機組新使用說明書

　　《冷凍除濕機組新使用說明書》由會員分享，可在線閱讀，更多相關《冷凍除濕機組新使用說明書（15頁珍藏版）》請?jiān)谌巳宋膸?kù)網上搜索。

　　1、冷凍除濕機組安裝使用說明書NANJINGTICAAIR-CONDITIONINGCO,.LTD.南京天加空調設備有限公司注意：請?jiān)诎惭b使用本機組之前，認真閱讀本安裝使用說明書，并妥善保目錄一、適用范圍及特點1二、性能參數2三、外形尺寸2四、系統原理圖3五、電氣原理圖3六、安裝與調試4七、注意事項6八、維護保養7九、故障分析和診斷7一、適用范圍及特點TICA(天加)除濕機是公司利用先進制造工藝手段，根據冷凍除濕原理設計開發的一種用于去除空氣中水分的特種空調除濕設備，其在設計上最大限度滿足了用戶對產品功能、性能、結構等全方位要求。該產品廣泛適用于a濕負荷較大的國防、人防、地

　　2、鐵等地下工程；b電子器材、膠片、玻璃制造、化工、醫療、食品等工廠車間；c煙廠、銀行、電訊器材等對濕度有要求的倉庫；d檔案室、圖書館、博物館、實驗室；e熱濕比較小、要求低濕或新風負荷較大的商用建筑，如飯店、溜冰場等對濕度有要求的場所。結構多樣、安裝方便根據安裝方式分為柜式除濕機、落地式管道除濕機和吊頂式管道除濕機三大類，幾乎所有用戶均能在其中選擇到適合自己安裝的結構型式。同時，各類機組均有多種結構型式供用戶選擇，安裝靈活方便。功能齊全根據功能分為升溫型(R)、水冷調溫型(WA)和風冷調溫型(FA)三種，用戶可根據除濕工程對溫度的要求進行選擇。高效節能壓縮機采用國際知名品牌的高效全封閉渦旋

　　3、壓縮機，能效比高；系統配比及換熱器經優化設計，機組運行性能良好；主要制冷配件為原裝進口；翅片式熱交器采用進口設備加工，換熱效率高，出水性能好。環保面板貼有高效吸聲材料；壓縮機及風機性能好，整機噪音低；風道清潔，風系統潔凈清新；適用范圍廣根據適用溫度范圍分常溫型和低溫型兩種，常溫型適用溫度范圍為1832，低溫型適用溫度范圍為532。智能控制、操作簡單升溫型機組采用微電腦智能控制，濕度數碼顯示，根據用戶的濕度設定值全自動控制。調溫型機組通過可編程控制器（PLC）+中文文本顯示器+溫濕度傳感器實現全自動控制，中文顯示回風溫濕度、運行狀態、故障信息等，操作簡單，故障率低。安全可靠系統設有多重保護

　　4、，如電機過熱、電流過載、制冷系統過欠壓、風機聯鎖、缺相、逆相、延時啟動等。注：本機組為升溫型柜式除濕機，其特點參照上述升溫型機組部分二、性能參數型號前回前出TDP6.3BRFTDP10BRFTDP20BRF/前回頂出/TDP20BRPTDP32BRP后回頂出/TDP20BRHTDP32BRH額定除濕量kg/h6.風量m3/h機外靜壓前出風Pa000/頂出風Pa/電源380V/3N/50Hz輸入功率kW3.335.1710.5818.65制冷劑種類R22充注量kg2.83.93.9*27.5*2壓縮機形式全封閉渦旋式風

　　5、機形式外轉子低噪音離心式功率kW0.20.550.55*21.35*2外形尺寸長mm寬mm高前出風mm/頂出風mm/質量前出風kg/頂出風kg/注：額定除濕量是在名義風量時，室內干濕球溫度27/21.2條件下測定。三、外形尺寸一、前回前出二、前回頂出三、后回頂出四、系統原理圖五、電氣原理圖六、安裝與調試注意：請您在安裝時注意以下幾點：在您收到機組后，請您首先核對清單,檢查機組配件是否完整。在您運輸、下貨、吊裝時請保證機組的垂直。在吊裝之前請檢查吊索的平衡性。

　　6、機組在出廠時，進行了多重保護包裝，下貨時請使用叉車或起重機、吊索。如果條件允許，請?jiān)诘跹b到位后再拆除機組的木包裝。在此過程中，如果您發現機組有任何損傷或其他問題，請立刻通知經銷商或天加公司。如果機組在安裝于機房之前需存放于室外，應注意機組免受臟物、雨、雪的浸蝕及動物的破壞，并注意不可破壞機組的保護材料。切不可堆放。1、基礎的設置一般不可安裝在室外露天環境，不可安裝于有腐蝕和爆炸性氣體的環境。安裝位置必須設有基礎，并保證基礎的水平度如基礎不水平，將會導致盤管段由于冷凝水排水不暢而造成漏水事故導致風機的動平衡破壞而造成振動等等，使得機組無法正常運行。2、機組的安裝現場安裝需由對本產品熟悉并受

　　7、過培訓的專業技術人員進行，安裝時應注意以下幾點：1)機組安裝時應及時清除機組內雜物，用壓縮空氣或毛刷仔細吹刷冷熱盤管翅片上的灰塵；并將運輸中受壓而變形的翅片細心校正。2)檢查轉動部件的潤滑情況和各調節裝置是否靈活。3)機組不得承受外接管道和風管的重量。4)冷凝水管應接至下水道。5)請保證回風口無污染，機組出風帶靜壓箱，不可用來接風管送風，否則可能因?yàn)轱L(fēng)量不足使機器損壞。3、電氣連接1）在機組安裝到位后,即可連接電源線。機組電源線規格應采用4mm2以上氯丁橡膠線。2）請按機組電氣原理圖接線。3）所有導線必須牢固連接。4）所有導線不得與運動部件接觸。5）應保證電源符合所用機組的要求。6

　　8、）保證機組的接地保護從地面引至接線盒。7）機組應有獨立的供電系統和配電柜，用戶應自配電源總空氣開關。在電源電壓變化較大的情況下，應具有獨立的調壓器。電源采用交流380V、50Hz、三相四線制供電。電壓偏差不應超過額定電壓的958%。電源電壓最大允許相電壓不平衡為2%。8）機組應可靠接地，以確保人身安全。4、控制器操作說明：1）面板說明：面板上方有兩數碼管，平時顯示測點濕度值，設置參數時顯示參數值。左側5個燈指示故障，出現故障，相應的故障指示燈亮。中間7個燈指示工作狀態：儀表通電：“通電”指示燈亮；開機運行：“開機”指示燈亮；自動控制：“自動”指示燈亮；手動控制：“手動”指示燈亮；風機開啟

　　9、：“通風”指示燈亮；壓縮機開啟：“除濕”指示燈亮；壓縮機正在進行延時，那么“除濕”指示燈閃爍。2）按鍵：儀表有“開機/關機”、“自動/手動”、“設置/通風”、“除濕”、“”、“”七個鍵?！啊薄ⅰ啊保涸谡ｏ@示時，按一下“”或“”鍵進入濕度設定值的設定，這時數碼管閃爍顯示“濕度設定值”，再按“”、“”更改值的大小，十秒內不再修改則確認設定；“開機/關機”：在自動狀態時，按“開機/關機”鍵機組由關機狀態進入開機狀態，這時儀表根據設定的參數自動對機組進行濕度及融霜等過程的控制，若再按此鍵機組進入關機控制?！白詣?dòng)/手動”：一般情況下，用戶只需選擇自動控制方式，手動是為一些應急情況而設的，當儀表處于關機

　　10、狀態，按“自動/手動”鍵轉換選擇手動狀態或自動狀態。“設置/通風”、“除濕”：雙態鍵；在手動狀態下控制三路輸出的開啟和關閉，按“設置/通風”啟動或關閉風機，按“除濕”啟動或關閉壓縮機。手動控制同時遵守一定的原則，如先開風機才能開啟壓縮機，關風機前關壓縮機、發生故障時有一定保護等?！霸O(shè)置/通風”：是一個雙功能鍵，手動狀態時此鍵控制風機的開停，在自動狀態時，按此鍵超過3秒，進入高級參數設置，用戶一般無需操作。注意：相電壓不平衡超過2%，請勿開機5、調試機組系統在工廠組裝完成，且經過系統氣密性檢查和試運行測試。安裝后、啟動前的檢查：1）視檢查電源線型號與種類是否符合當?shù)貥?biāo)準；2）查主電路上，保險

　　11、絲所用的型號是否正確；3）檢查機器制冷劑循環回路有無泄漏；4）轉動風機檢查風機葉輪是否有摩擦；5）檢查排水管是否都已裝好；6）檢查機組接地是否良好；在所有檢查完成并確認正常后，即可根據機組“控制器操作說明”開機進行調試。調試必須由專業人員進行，按調試報告要求記錄相關參數。七、注意事項1）操作機組之前，保證機組已經按照手冊上的要求正確安裝。2）操作機組之前，請?jiān)敿?xì)閱讀控制器的使用說明。3）機組運行時，請不要將易燃物放在機組附近。4）當機組長時間不運行時，請關閉總電源。5）如果壓縮機的安全裝置動作，請?jiān)诠收吓懦螅僦匦聠?dòng)。6）濕度設定要根據實際情況設定，不要設的太低，建

　　12、議濕度設定大于45%。7）電視機收音機音響等設備距離室內機和遙控器至少一米，否則會干擾產生噪音。8）不要長時間將門窗敞開著，這樣會增大機組的濕負荷。9）建筑物的圍護結構盡可能要做到不漏風、不滲水，盡可能減少室內無效的濕負荷。10）只有在停機并關掉電源后才能清掃機組，否則可能觸電或受傷。11）請不要用水直接沖洗機組，請不要在機組運行時進行檢修。12）請不要損壞換熱器翅片。警告若發現任何異常（如焦味）,請關掉電源，向銷售商尋求指導。在這種情況下若繼續使用，機組會損壞并可能造成觸電或火災事故。保養只能由專業維修人員進行，在接線裝置之前必須切斷所有電源。八、維護保養1）用戶在使用和維護本機組

　　13、時應注意：機組內所有安全保護裝置均在出廠前設定完畢，切勿自行調整。2）應定期清洗過濾網，以維持換熱器良好的換熱效果，節省能源。3）經常檢查機組各個部件的工作情況，檢查機組制冷系統的工作壓力是否正常，檢查機內管路接頭和沖氣閥門是否有油污，確保機組制冷系統無泄漏。4）機組長期不用，首次開機前應通電12小時，對壓縮機進行預熱，以免壓縮機缺油。5）應設專人維護保養，并做好記錄。九、故障分析與診斷故障原因診斷方法排除方法除濕機不出風電源中斷，線路故障用萬用表測電壓或用電筆測定是否有電修復電路風機反轉查看風機轉向?qū)φ{(diào)風機任意兩相電源線風機過載，熱繼電器動作，切斷電源檢查風機電機電流是

　　14、否超過規定值熱繼電器復位，調整風管系統阻力，風機電機燒壞用兆歐表測量線圈對地電阻，看是否導通。用萬用表測量繞組電阻是否正常更換風機接觸器觸頭接觸不良或線圈燒毀檢查接觸器吸合是否正常修理或更換除濕機運轉中壓縮機突然停機低壓控制器動作過濾器臟堵過濾器有結霜或結露現象更換毛細管進口臟堵或冰堵毛細管結霜嚴重，臟堵：整個閥體結霜冰堵：閥體后半部結霜分清是臟堵或冰堵更換毛細管制冷劑不足吸排氣壓力低檢查是否泄漏，添加制冷劑高壓控制器動作離心風機故障檢查風機電機修復電機制冷系統內有空氣排氣壓力高，排氣溫度高，高壓表擺動劇烈停機后從排氣閥放空氣系統制冷劑充注太多吸排氣壓均較高抽出一部分制冷劑冷凝器冷卻效果不好檢

　　15、查冷凝器污垢清洗故障原因診斷方法排除方法除濕機除濕量不足制冷劑不足吸、排氣壓力偏低加注制冷劑毛細管堵塞吸氣壓力偏低更換毛細管過濾器堵塞過濾器有結霜或結露現象拆換壓縮機不能啟動線路故障，缺相用萬用表測電壓，測量電壓是否正常，電機開啟是否發出“嗡嗡”聲修復電路熱繼電器過載檢查熱繼電器是否斷開檢查過載原因，排除后將熱繼電器復位接觸器觸頭接觸不良或線圈燒毀檢查接觸器吸合是否正常修理或更換電機繞組燒壞或匝間短路用兆歐表測量線圈相之間絕緣，看是否導通。用萬用表測量繞組電阻是否正常修理或更換電機電壓太低電機有“嗡嗡”聲，用萬用表測量繞組電阻是否正常升高電壓到額定值運行噪聲大風機擦殼檢查風機是否擦殼修理風機軸承磨損檢查軸承修理或更換某處緊固件出現松動檢查緊固部件緊固門板與泡沫未貼緊檢查門板與泡沫層粘貼情況用膠水重新貼緊壓縮機液擊有敲缸聲減小制冷劑沖注量?jī)?nèi)部零件損壞有異常響聲停機檢修離心風機燒壞風量不足風機是否反轉送回風道風閥開度太小對調風機任意兩相電源線開大風閥超負荷運轉、電流過大檢查風道系統與機組是否調整匹配調整風管系統阻力出風帶水風量太大測定風量調整管道阻力，降低風量蒸發器表面有污物檢查蒸發器表面清洗蒸發器表面南京天加空調設備有限公司NANJINGTIC
