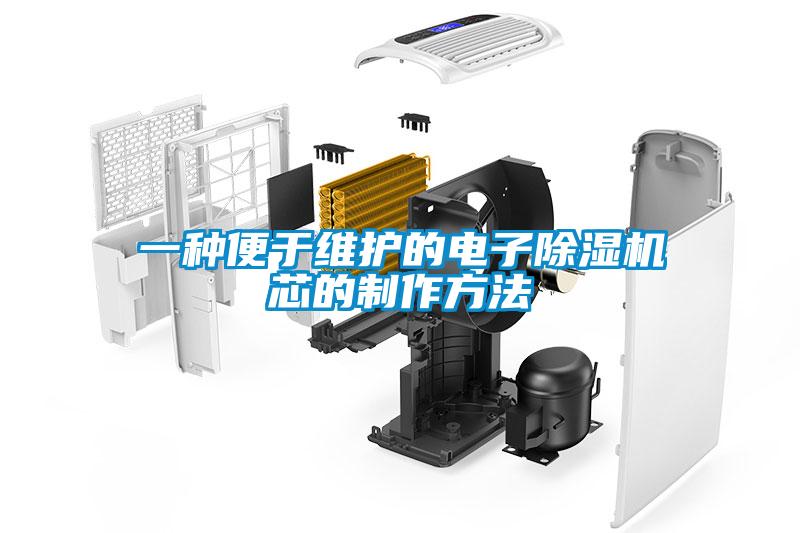

一種便于維護的電子除濕機芯的制作方法

　　1.本實用新型涉及電子除濕機芯技術領域，特別涉及一種便于維護的電子除濕機芯。背景技術：2.電子半導體、攝影鏡頭等器件對存放空間的環境濕度有著苛刻要求，一旦濕度超標很容易導致器件的損壞，造成較大損失。故此，人們需要特殊的干燥箱來存放這類器件，該干燥箱的主要部件就是電子除濕機芯，其工作原理是將空氣中的水汽轉凝為水滴，從而被棉芯吸收。3.傳統的電子除濕機芯的防護殼通過螺絲與散熱體進行連接，導致檢修時拆卸不便，且需要關閉設備才能進行吸水海綿的更換，不方便維護，降低工作效率。技術實現要素：4.本實用新型的主要目的在于提供一種便于維護的電子除濕機芯，可以有效解決背景技術中的問題。5.為實現上述目的，本實用新型采取的技術方案為：6.一種便于維護的電子除濕機芯，包括散熱體和數控板，所述散熱體的頂端固定連接有安裝座，所述安裝座的前側焊接有鉸接連座，所述鉸接連座與活動桿的中端相鉸接，所述活動桿的左端焊接有彈簧，所述彈簧的另一端與安裝座固定連接，所述活動桿的右端焊接有插桿；7.所述散熱體的前側壁上端固定安裝有安裝板，所述安裝板上固定安裝有半導體制冷片，所述半導體制冷片的前端固定安裝有相匹配的第二散熱翅片，所述半導體制冷片的下方且位于安裝板上固定安裝第一導流板與第二導流板，所述第一導流板與第二導流板的下方且位于散熱體上焊接有接水槽，所述散熱體的后側壁與接水槽相對應的位置焊接有延伸槽，所述接水槽的內部設有第一海綿條，所述第一海綿條與第二海綿條相接觸，所述第二海綿條的另一端穿過散熱體與延伸槽相連接。8.優選的，所述散熱體的前側壁底端通過合頁鉸接有防護殼，所述防護殼的頂端中部焊接有連接座，所述連接座通過插桿與安裝座固定連接。9.優選的，所述防護殼的側壁開設有通氣孔；所述防護殼的邊緣固定安裝有密封塞，所述散熱體的前側壁開設有與密封塞相匹配的回型槽。10.優選的，所述連接座上開設有與插桿相匹配的通孔。11.優選的，所述安裝板的前側壁鉚接有濕度傳感器。12.優選的，所述第一導流板與第二導流板交替傾斜固定安裝在安裝板上，且與半導體制冷片相匹配。13.優選的，所述散熱體的后側壁上端焊接有第一散熱翅片；所述散熱體的底端開設有與第一海綿條、第二海綿條相匹配的通道，所述通道的上方邊緣處通過合頁鉸接有活動板。14.優選的，所述活動板的左右兩端均開設有螺孔，所述螺孔與螺絲螺紋連接，所述活動板通過螺絲與散熱體固定連接。15.優選的，所述數控板采用貼片式電路板，所述數控板上設有l(wèi)ed顯示屏和操作控鍵，所述散熱體的前側壁設有驅動板，所述數控板與驅動板、驅動板與led顯示屏分別通過導線電性相連，所述導線上串聯有電源鏈接板。16.與現有技術相比，本實用新型具有如下有益效果：本實用新型為一種便于維護的電子除濕機芯，使用時，通過按壓活動桿的左端使得彈簧被壓縮，活動桿以鉸接連座為圓心轉動，使得插桿與連接座脫離，即可將連接座與防護殼掀開，便于快速進行檢修，通過濕度傳感器實時監測干燥箱內部的濕度并且將監測信息傳遞到控制器，通過控制板控制半導體制冷片的制冷溫度，空氣遇到半導體制冷片凝結成水滴，沿著第一導流板與第二導流板流向第一海綿條，第一海綿條將吸收的水滴傳遞到第二海綿條，水滴一部分通過第二海綿條與延伸槽接觸的一端自然揮發，另一部分由散熱體進行蒸發，將活動板掀開，即可將延伸槽與第二海綿條取出，進行更換，操作方便，不需要停止設備運行，便于維護，提高工作效率。附圖說明17.圖1為本實用新型結構示意圖；18.圖2為本實用新型散熱體主視圖；19.圖3為本實用新型散熱體側視圖；20.圖4為本實用新型后視圖。21.圖中：1、散熱體；101、回型槽；102、安裝座；103、鉸接連座；104、活動桿；105、插桿；106、彈簧；107、第一散熱翅片；108、通道；2、防護殼；201、通氣孔；202、密封塞；203、連接座；3、安裝板；301、半導體制冷片；302、第一導流板；303、第二導流板；304、第二散熱翅片；4、濕度傳感器；5、接水槽；501、第一海綿條；502、第二海綿條；503、延伸槽；504、活動板；505、螺絲；6、數控板；601、led顯示屏；602、操作控鍵；603、驅動板。具體實施方式22.為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。23.如圖1、圖2、圖3和圖4所示，一種便于維護的電子除濕機芯，包括散熱體1和數控板6，散熱體1的頂端固定連接有安裝座102，安裝座102的前側焊接有鉸接連座103，鉸接連座103與活動桿104的中端相鉸接，活動桿104的左端焊接有彈簧106，彈簧106的另一端與安裝座102固定連接，活動桿104的右端焊接有插桿105；24.散熱體1的前側壁上端固定安裝有安裝板3，安裝板3上固定安裝有半導體制冷片301，半導體制冷片301的前端固定安裝有相匹配的第二散熱翅片304，半導體制冷片301的下方且位于安裝板3上固定安裝第一導流板302與第二導流板303，第一導流板302與第二導流板303的下方且位于散熱體1上焊接有接水槽5，散熱體1的后側壁與接水槽5相對應的位置焊接有延伸槽503，接水槽5的內部設有第一海綿條501，第一海綿條501與第二海綿條502相接觸，第二海綿條502的另一端穿過散熱體1與延伸槽503相連接。25.請參閱圖1，散熱體1的前側壁底端通過合頁鉸接有防護殼2，防護殼2的頂端中部焊接有連接座203，連接座203通過插桿105與安裝座102固定連接，便于防護殼2與散熱體1進行固定連接，同時也便于打開進行檢修。26.請參閱圖1和圖2，防護殼2的側壁開設有通氣孔201；防護殼2的邊緣固定安裝有密封塞202，散熱體1的前側壁開設有與密封塞202相匹配的回型槽101。27.請參閱圖1，連接座203上開設有與插桿105相匹配的通孔，便于通過插桿105將連接座203與安裝座102進行固定連接。28.請參閱圖2，安裝板3的前側壁鉚接有濕度傳感器4，便于實時監測工作環境中的濕度。29.請參閱圖2和圖3，第一導流板302與第二導流板303交替傾斜固定安裝在安裝板3上，且與半導體制冷片301相匹配，便于空氣遇冷凝結成水滴之后滴落在第一導流板302與第二導流板303上，并且流落到接水槽5中。30.請參閱圖3，散熱體1的后側壁上端焊接有第一散熱翅片107，便于散熱并且蒸發部分水滴；散熱體1的底端開設有與第一海綿條501、第二海綿條502相匹配的通道108，通道108的上方邊緣處通過合頁鉸接有活動板504，便于第一海綿條501、第二海綿條502的更換。31.請參閱圖4，活動板504的左右兩端均開設有螺孔，螺孔與螺絲505螺紋連接，活動板504通過螺絲505與散熱體1固定連接。32.請參閱圖1和圖2，所述數控板6采用貼片式電路板，所述數控板6上設有l(wèi)ed顯示屏601和操作控鍵602，用以對散熱體1上安裝的各種元件進行控制及顯示設置的參數，所述散熱體1的前側壁設有驅動板603，所述數控板6與驅動板603、驅動板603與led顯示屏601分別通過導線電性相連，為其提供連接外部的電源線和控制線，導線上串聯有電源鏈接板。33.需要說明的是，本實用新型為一種便于維護的電子除濕機芯，使用時，通過按壓活動桿104的左端使得彈簧106被壓縮，活動桿104以鉸接連座103為圓心轉動，使得插桿105與連接座203脫離，即可將連接座203與防護殼2掀開，便于快速進行檢修，通過濕度傳感器4實時監測干燥箱內部的濕度并且將監測信息傳遞到控制器，工作人員通過數控板6控制半導體制冷片301的制冷溫度，空氣遇到半導體制冷片301凝結成水滴沿著第一導流板302與第二導流板303流向接水槽5中的第一海綿條501，接水槽5的設置避免水滴濺到外部干擾干燥工作，第一海綿條501將吸收的水滴傳遞到第二海綿條502，第二海綿條502與延伸槽503接觸的一端將一部分水滴進行自然揮發，另一部分由散熱體1進行蒸發，擰開螺絲505將活動板504掀開，即可將延伸槽503與第二海綿條502取出，進行更換。34.以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
